时间轮解析

数据结构

PriorityQueue

首先作者利用golang自带的heap接口实现了一个优先队列（priority_queue）。

// The Interface type describes the requirements
// for a type using the routines in this package.
// Any type that implements it may be used as a
// min-heap with the following invariants (established after
// Init has been called or if the data is empty or sorted):

// !h.Less(j, i) for 0 <= i < h.Len() and 2*i+1 <= j <= 2*i+2 and j < h.Len()
// Note that Push and Pop in this interface are for package heap's
// implementation to call. To add and remove things from the heap,
// use heap.Push and heap.Pop.

type Interface interface {
	sort.Interface
	Push(x any) // add x as element Len()
	Pop() any // remove and return element Len() - 1.
}

可以看到，heap接口定义了若干方法，用户可以使用任何类型的结构体来实现一个最小堆的能力，只要他实现上诉方法。如下面的定义所示，开源库的作者选择使用一个切片来作为这个最小堆的底层存储结构，这也是一种非常常见的方案，就是利用index的关系来构建一个树形数据结构。

type item struct {
	Value interface{}
	Priority int64
	Index int
}
// this is a priority queue as implemented by a min heap
// ie. the 0th element is the *lowest* value
type priorityQueue []*item

DelayQueue

延迟队列的定义如下，使用C channel来将到期的任务推出；一个锁来防止并发读写队列造成的竞争问题；一个基于最小堆实现的优先队列，来pop出最先到期的任务。同时为了避免重复空轮询造成的cpu浪费，作者还特意设置了休眠机制。

// DelayQueue is an unbounded blocking queue of *Delayed* elements, in which
// an element can only be taken when its delay has expired. The head of the
// queue is the *Delayed* element whose delay expired furthest in the past.
type DelayQueue struct {
	C chan interface{}
	mu sync.Mutex
	pq priorityQueue

	// Similar to the sleeping state of runtime.timers.
	sleeping int32
	wakeupC chan struct{}
}

作者定义了两个方法Offer和Poll，来往这个延迟队列里增加新任务和取出到期任务。

Bucket

type bucket struct {
	// 64-bit atomic operations require 64-bit alignment, but 32-bit
	// compilers do not ensure it. So we must keep the 64-bit field
	// as the first field of the struct.

	// For more explanations, see https://golang.org/pkg/sync/atomic/#pkg-note-BUG
	// and https://go101.org/article/memory-layout.html.
	expiration int64
	mu sync.Mutex
	timers *list.List
}

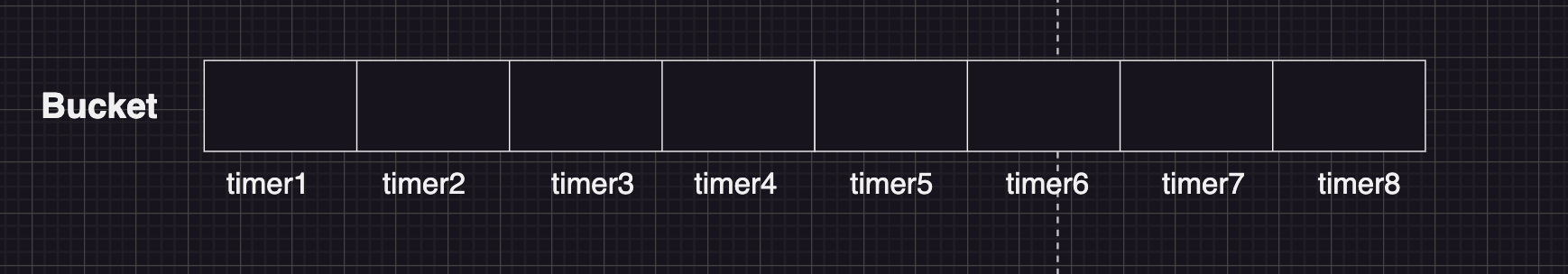

bucket的结构是一个list结构，把在同一时间点过期的所有任务放在一起，到期后，按照加入的顺序依次执行。注意，这里的同一时间点并不是绝对意义上的过期时间相同，这与时间轮每一个bucket所表示的精度有关。

![[/images/work/timewheel/buckets.png]]

Timingwheel

// TimingWheel is an implementation of Hierarchical Timing Wheels.
type TimingWheel struct {
	// 每个bucket表示的时间精度
	tick int64 // in milliseconds
	// 一个时间轮有多少bucket
	wheelSize int64

	// 每个时间轮间隔时间，其值等于tick*wheelSize
	interval int64 // in milliseconds
	// 当前时间戳，用于判断目前执行到第几个buckets
	currentTime int64 // in milliseconds

	buckets []*bucket
	queue *delayqueue.DelayQueue

	// The higher-level overflow wheel.
	// NOTE: This field may be updated and read concurrently, through Add().
	overflowWheel unsafe.Pointer // type: *TimingWheel
	exitC chan struct{}
	waitGroup waitGroupWrapper
}

整个时间轮如上图所示，由若干Bucket所组成。每个时间轮都会维护一个独立的延迟队列，并将其所拥有的所有Bucket放入其中。每当Bucket所表示的时间到期，都会依次执行这个Bucket所维护的所有timer。

尤其要注意，这里如果待执行任务的延迟时间超过了首个时间轮的interval，那么会再创建一个overflowwheel。新创建的overflowwheel的所有参数与首个时间轮基本一致，除了每个bucket的精度。

1	overflowwheel.tick = timingwheel.interval

执行逻辑

// Start starts the current timing wheel.
func (tw *TimingWheel) Start() {
	tw.waitGroup.Wrap(func() {
		tw.queue.Poll(tw.exitC, func() int64 {
			return timeToMs(time.Now().UTC())
		})
	})

	tw.waitGroup.Wrap(func() {
		for {
			select {
				case elem := <-tw.queue.C:
					b := elem.(*bucket)
					tw.advanceClock(b.Expiration())
					b.Flush(tw.addOrRun)
				case <-tw.exitC:
					return
			}
		}
	})
}

首先会开启一个协程，轮询延迟队列，查看是否有到期需要执行的bucket。其次，还会开启一个协程，不断的获取到期需要执行的bucket。每当获取到需要执行的bucket时，会修改当前时间轮的时间（用于新任务增加进来后，选择需要添加到哪个bucket当中）。同时，会调用flush方法，当当前bucket的所有timer重新选择一次bucket（通过这种方式，位于overflowwheel的timer，就可以上升至一级timingwheel中）。
